Product Name: AGV Integrated VRC
Product Model: Gradin VRC-AGV Series
Load Capacity: 200 – 10000kg (Customization Available)

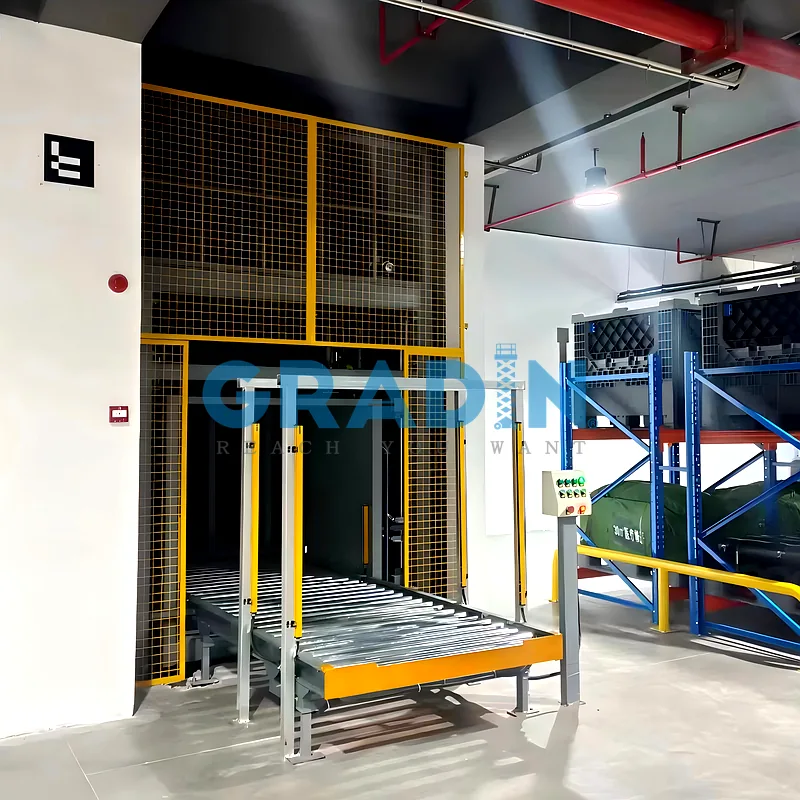

This AGV Integrated VRC (Vertical Reciprocating Conveyor) acts as a high-efficiency bridge for autonomous material flow between multiple facility levels. Built by Gradin as a custom engineered-to-order (ETO) solution, the system is designed to synchronize directly with your AGV fleet’s fleet management software (FMS), allowing for seamless, unattended vertical transitions. By integrating precision floor-leveling sensors and automated safety gates, this AGV Integrated VRC ensures that mobile robots can enter and exit the lift with absolute stability. It provides a scalable vertical logistics layer that maximizes floor space and eliminates the bottlenecks of manual elevator operation in high-throughput industrial environments.
| Техническая категория | Основные параметры | Стандартная ссылка | Опции Gradin Bespoke Options (ETO) |
| I. Основные характеристики | Номинальная грузоподъемность | 2,000 kg (2 Tons) | Scalable 1,000kg to 10,000kg (10T) |
| Вертикальное перемещение (ход) | 6 000 мм | Variable travel up to 20,000 mm+ | |
| Raising/Lowering Speed | 0.1 – 0.2 m/s | High-Speed Servo Drive up to 0.5 m/s | |
| Точность позиционирования | ± 5 мм | Millimeter-Level Leveling (± 2 mm) | |
| II. Конструкция и материал | Мачтовое машиностроение | Двойной/четверной рельс | FEA-Optimized High-Rigidity Masts |
| Platform Surface | Smooth Steel Plate | Integrated Motorized Rollers / Chains | |
| Safety Enclosure | Wire Mesh Panels | Full Sheet Metal / PVC Speed Doors | |
| Обработка поверхности | Промышленное порошковое покрытие | Anti-Static / Cleanroom Grade Coating | |
| III. Integration & Logic | Система управления (ПЛК) | Domestic Standard | Siemens S7-1200/1500 / Allen Bradley |
| Протокол рукопожатия | I/O Signals | Profinet / EtherCAT / TCP/IP / 5G | |
| AGV Docking Sensors | Photoelectric | Laser Radar / RFID / Ultrasonic Sensors | |
| Подключение к системе | Автономный | Full WMS / MES / ACS System Integration | |
| IV. Окружающая среда и безопасность | Рабочая температура | -10°C to +45°C | Cold Chain (-30°C) or Dust-Proof Version |
| Safety Gates | Manual / Semi-Auto | Fully Automated High-Speed Power Gates | |
| Экстренные меры | Safety Interlocks | Redundant Anti-Fall Gears / Buffer Logic | |
| Стандарт соответствия | CE / ISO 9001 | Full OSHA / ASME / AS3000 Optional |
Gradin AGV Integrated VRC Structural Integrity and FEA Validation
Automated vertical transport requires a level of structural rigidity far beyond manual lifts. Every Gradin AGV Integrated VRC undergoes rigorous Анализ методом конечных элементов (FEA) during the engineering phase to ensure the lifting carriage and mast assembly can withstand the dynamic forces of an AGV entering and exiting the platform. We utilize high-tensile box-section steel and reinforced guide-rail systems to prevent any deflection during the high-speed transfer process. This engineered-to-order approach ensures a vibration-free vertical flow, protecting the sensitive sensors on your AGV fleet and maintaining a zero-fatigue structural lifespan in 24/7 automated environments.
Gradin AGV Integrated VRC Intelligent PLC Handshake and Logic
The bottleneck of most automated warehouses is the communication gap between the lift and the AGV. Our bespoke PLC handshake logic eliminates this delay. The Gradin AGV Integrated VRC is designed to act as a “smart node” within your autonomous network. We provide seamless integration via Profinet or EtherCAT protocols, allowing the VRC to communicate real-time status (ready/busy/error) to your AGV Control System (ACS). This ensures that the lift is already at the correct level and the automated safety gates are open exactly when the AGV arrives, optimizing the vertical throughput and ensuring a truly synchronized multi-level material flow.
Gradin AGV Integrated VRC Precision Docking and Leveling Accuracy
For an AGV to transition safely from the warehouse floor to the VRC platform, the leveling must be perfect. The Gradin AGV Integrated VRC features advanced laser-based positioning and Siemens-controlled proportional leveling logic. This ensures that the platform aligns within ±2mm of the floor level, regardless of the load weight. We customize the platform surface with integrated motorized conveyors or automated centering jigs bespoke to your AGV’s wheelbase. This precision interface prevents the AGV from getting stuck or experiencing sensor errors during the transition, turning a complex vertical docking task into a high-speed, safe, and standardized operation.
Multi-Level E-commerce Fulfillment and Smart Warehousing
In high-density e-commerce hubs, vertical space is a premium asset. The Gradin AGV Integrated VRC is the premier professional choice for facilities utilizing AGVs to move picking bins or pallets between mezzanine levels. By integrating the VRC with the Система управления складом (WMS), we enable a fully autonomous multi-level picking process. The lift can be customized with automated high-speed PVC doors to maintain dust-free environments and enhance safety, ensuring that your automated vertical logistics support the highest possible fulfillment speeds.
Automotive Smart Factories and Parts Distribution
Modern automotive manufacturing relies on “Just-in-Time” (JIT) material delivery. We engineer the Gradin AGV Integrated VRC to transport AGVs carrying heavy engine components or battery packs between production floors. Our bespoke structural engineering ensures that the lift can handle the high tonnage of industrial AGVs while maintaining the speed required by the production line tempo. The Industry 4.0 connectivity of the Gradin VRC allows the assembly line’s MES system to track every component vertically, providing a transparent and data-driven material flow from the warehouse directly to the robotic assembly station.
Cleanroom Pharmaceutical and High-Precision Logistics
For the pharmaceutical and electronics industries, maintaining a sterile environment is mandatory. The Gradin AGV Integrated VRC can be customized with stainless steel platforms and anti-static coatings. We specialize in designing lifts for cleanroom AGV integration, featuring sealed hydraulic systems or electric screw drives to prevent oil contamination. By integrating the lift control with airlock systems and HEPA-filtered enclosures, we provide a synchronized vertical solution that allows your AGVs to move between different cleanroom zones without compromising the environmental integrity or the high-value cargo.
Redundant Safety Architecture and Automated Interlocking Logic
Safety in an unmanned environment is our most critical engineering priority. Every Gradin AGV Integrated VRC is integrated with multi-layered safety protocols that exceed international regulatory standards. This includes laser radar obstacle detection inside the lift shaft and high-speed automated safety gates that are interlocked with the VRC’s motion logic—the lift will not move until the AGV is perfectly positioned and the gates are locked. Furthermore, our redundant anti-fall gears and emergency descent valves ensure that in the event of a power fluctuation, the AGV and its cargo remain perfectly secure. This zero-risk engineering approach protects your high-value autonomous assets and ensures total facility compliance.
Для этой серии, рассчитанной на тяжелые условия эксплуатации, мы можем разработать грузоподъемность до [300] тонн, Размеры платформы и высота подъема подбираются в соответствии с вашими эксплуатационными требованиями. Требования, выходящие за рамки нашей стандартной инженерной матрицы, будут подвергнуты анализу методом конечных элементов (FEA) нашей инженерной командой для обеспечения жизнеспособности конструкции, прежде чем будет предложено решение.
Чтобы начать разработку инженерного предложения, предоставьте следующие исходные данные:
Номинальная грузоподъемность
Максимальная высота подъема и закрытая высота
Размеры платформы (Д х Ш)
Рабочий цикл (например, рабочие циклы в час/день)
Условия окружающей среды (например, внутри/снаружи, промывка, взрывозащищенность)
Ограничения по глубине котлована или высоте над уровнем моря
Да. Системы управления могут быть оснащены стандартными протоколами связи (например, Profinet, Modbus, Ethernet/IP), использующими [Siemens / Allen-Bradley / Omron]. ПЛК. Это обеспечивает бесперебойную синхронизацию сигналов ввода/вывода с конвейерами, расположенными выше/ниже по потоку, устройствами AGV/AMR и центральным пультом управления.
Перед отправкой каждый заказной агрегат проходит обязательные заводские приемо-сдаточные испытания (FAT). Они включают в себя непрерывные эксплуатационные испытания при номинальной нагрузке 100%, статические испытания на перегрузку при [120% / 125%] и физическое срабатывание всех механических блокировок от падения и гидравлических блокировок безопасности. Документация FAT и видеодоказательства включены в пакет проектной документации.
После окончательного утверждения чертежей общей компоновки (GA) срок изготовления обычно составляет От 4 до 8 недель. Крупногабаритные структурные компоненты спроектированы по модульному принципу, чтобы поместиться в стандартные транспортные контейнеры (20FT/40HQ). При сборке на месте используются заранее спроектированные болтовые фланцевые соединения и сверхпрочные авиационные заглушки, что полностью исключает необходимость сварки в полевых условиях.
Мы предоставляем стандартный [12/24]-месячная гарантия на структурную раму и основные гидравлические/электрические компоненты. Чтобы свести к минимуму время простоя, вместе с оборудованием поставляется полный набор стандартных расходных материалов (например, комплекты уплотнений цилиндров, путевые выключатели, реле). В течение гарантийного периода запасные части для устранения неисправностей, вызванных нечеловеческим фактором, отправляются по приоритетной воздушной перевозке (DHL/FedEx) в течение 48 часов.
Помимо гарантии, мы гарантируем пожизненная инженерная поддержка. Чертежи CAD, электрические схемы и спецификации материалов (BOM) вашего заказного оборудования постоянно хранятся в нашей системе. Это гарантирует вам бесперебойное удаленное устранение неполадок, рекомендации по обслуживанию и точный подбор запасных частей в течение всего срока службы оборудования.
🔒 Безопасно и конфиденциально: Ваше техническое предложение и 3D-дизайн будут готовы через 2 часа.
Компания Gradin Machinery является ведущим производителем, специализирующимся на производстве подъемных платформ и гидравлических подъемников. Имея сертификаты ISO и CE, мы предоставляем безопасное, надежное и специализированное оборудование для глобальных промышленных нужд.
