Bệ nâng lắp ráp thiết bị hàng không quy mô lớn – Bệ nâng hàng không vũ trụ có độ chính xác cao

Tên sản phẩm: Bệ nâng lắp ráp thiết bị hàng không quy mô lớn
Mẫu sản phẩm: Dòng Gradin AA-L
Khả năng chịu tải: 3.000 kg–20.000 kg (Có thể tùy chỉnh)
Mô tả sản phẩm: Bệ nâng lắp ráp thiết bị hàng không quy mô lớn là một hệ thống nâng tùy chỉnh chịu tải nặng, độ chính xác cao, được thiết kế dành riêng cho các dây chuyền lắp ráp máy bay, quá trình kiểm tra và hiệu chỉnh linh kiện cũng như bảo dưỡng trong nhà chứa máy bay. Với cấu trúc nâng đồng bộ nhiều cột có độ rung thấp và hệ thống chống bụi, chống tĩnh điện đạt tiêu chuẩn hàng không, thiết bị này giúp ngăn ngừa rung động và ô nhiễm gây hư hỏng cho quá trình lắp ráp chính xác. Bệ nâng rỗng có khẩu độ lớn được thiết kế riêng cho phép tiếp cận toàn diện từ nhiều góc độ, tạo điều kiện thuận lợi cho việc lắp ráp và đại tu ở độ cao lớn với nhiều công nhân cùng tham gia. Được trang bị hệ thống định vị laser và giám sát an toàn toàn diện, thiết bị này cung cấp khả năng nâng hạ ổn định và khóa độ cao ở mức micromet, đáp ứng các tiêu chuẩn sản xuất hàng không vũ trụ nghiêm ngặt.
  • Phản ứng nhanh: Dịch vụ tư vấn kỹ thuật chuyên nghiệp ngay từ ngày đầu tiên.
  • Quy trình đã được kiểm chứng: Độ chính xác từ ý tưởng ban đầu đến Sự chấp thuận cuối cùng của khách hàng.
  • Chất lượng được chứng nhận: Tuân thủ các tiêu chuẩn an toàn ngành theo tiêu chuẩn ISO/CE.
  • Giá trị trực tiếp: Giá cả minh bạch, trực tiếp từ nhà máy cho các giải pháp thiết kế riêng.
  • Hỗ trợ trọn đời: Hỗ trợ kỹ thuật cho sản phẩm toàn bộ thời gian hoạt động.
Yêu cầu đề xuất kỹ thuật
WhatsApp

Thông số kỹ thuật & Các tính năng chính

Thông số kỹ thuật & Cấu hình

Tham số
Thông số kỹ thuật
Mẫu sản phẩm
Dòng Gradin AA-L
Tải trọng định mức
3.000–20.000 kg, tải trọng siêu lớn được thiết kế riêng cho các bộ phận hàng không cỡ lớn
Chiều cao nâng tối đa
2000 mm–30 000 mm, có thể điều chỉnh theo chiều cao của nhà chứa máy bay và dây chuyền lắp ráp
Chiều cao tối thiểu
200–350 mm, lắp đặt trên mặt phẳng mà không cần hố móng
Kích thước tổng thể của nền tảng
Kích thước tùy chỉnh với nhịp lớn, hỗ trợ thiết kế rỗng/rãnh đặc biệt cho các hoạt động xung quanh máy bay
Chế độ lái nâng
Hệ thống truyền động lai đồng bộ vít đa cột/thủy lực, đồng bộ hóa chính xác bằng laser
Tốc độ nâng
3–12 m/phút, điều chỉnh tốc độ biến thiên cực thấp, chế độ di chuyển chậm cho lắp ráp chính xác
Độ chính xác định vị đồng bộ
≤±0,5 mm, đảm bảo độ phẳng tổng thể của bệ và không có sai lệch trong quá trình lắp ráp
Kiểm soát rung động
Thiết kế có độ rung cực thấp, không bị rung lắc trong quá trình khóa tĩnh, phù hợp cho việc hiệu chuẩn chính xác
Chế độ điều khiển
Điều khiển liên kết PLC thông minh + vận hành bằng màn hình cảm ứng + điều khiển không dây từ xa + liên kết đồng bộ đa nền tảng
Nguồn điện
Nguồn điện công nghiệp 380V 50Hz, chống nhiễu và ổn định, dành cho xưởng chế tạo hàng không vũ trụ
Vật liệu khung chính
Thép hợp kim cường độ cao tiêu chuẩn hàng không + lớp sơn phun chống tĩnh điện, chống bám bụi và chống ăn mòn
Môi trường làm việc
0°C–55°C, xưởng không bụi, xưởng lắp ráp nhiệt độ ổn định, nhà chứa máy bay
Cấu hình an toàn tiêu chuẩn
Hệ thống bảo vệ đồng bộ chống lệch hướng, chức năng tự động ngừng hoạt động khi quá tải, khóa giới hạn chiều cao, thiết bị an toàn chống rơi, sàn chống tĩnh điện, cảm biến chống va chạm xung quanh, giám sát lỗi theo thời gian thực
Phụ kiện tùy chọn
Hệ thống di chuyển đa hướng, nắp che chống bụi, thiết bị định vị laser chính xác, cấu hình chống cháy nổ, bánh xe di chuyển êm ái
Các mặt hàng có thể tùy chỉnh
Hình dạng bệ nâng, kích thước lỗ rỗng, chiều cao nâng, cấp tải trọng, số lượng liên kết đồng bộ, cấp chống tĩnh điện/không bụi

Chi tiết

Đặc điểm sản phẩm

Nâng hạ đồng bộ với độ chính xác cao, không có sai lệch trong quá trình lắp ráp
Nhờ áp dụng hệ thống định vị đồng bộ bằng laser đa cột và hệ thống hiệu chỉnh sai lệch thông minh, nền tảng này duy trì độ chính xác ngang cực cao trong suốt toàn bộ hành trình nâng. Hoạt động với độ rung cực thấp và độ ổn định khóa tĩnh giúp tránh hiệu quả hiện tượng dịch chuyển nhỏ và nhiễu do rung động trong quá trình lắp ghép các bộ phận hàng không chính xác, lắp ráp cánh máy bay và hiệu chuẩn thân máy bay, đáp ứng đầy đủ các tiêu chuẩn sản xuất hàng không vũ trụ có độ dung sai cao.
Thiết kế chống tĩnh điện và không bám bụi đạt tiêu chuẩn hàng không
Toàn bộ máy được xử lý bằng lớp sơn chống tĩnh điện và có cấu trúc kín chống bụi, giúp ngăn ngừa sự tích tụ tĩnh điện và bám bụi. Điều này giúp tránh hiệu quả ô nhiễm do hạt bụi và hư hỏng do tĩnh điện đối với các linh kiện điện tử chính xác trong ngành hàng không và vật liệu composite, đồng thời đáp ứng các yêu cầu nghiêm ngặt về sản xuất sạch tại các xưởng lắp ráp hàng không vũ trụ.
Bệ đỡ có hình dạng đặc biệt được thiết kế riêng cho các hoạt động toàn diện
Hỗ trợ nền tảng phẳng có nhịp lớn và cấu trúc rãnh rỗng đặc biệt có thể tùy chỉnh, giúp phù hợp hoàn hảo với các đặc tính về bán kính và cấu trúc của thân máy bay, cánh và cánh đuôi. Người vận hành có thể thực hiện các công đoạn lắp ráp, dán keo, kiểm tra và bảo dưỡng từ nhiều góc độ xung quanh mà không có góc chết, từ đó khắc phục những hạn chế trong vận hành của các nền tảng liền khối truyền thống.
Cấu trúc siêu bền và chống mỏi
Được chế tạo từ khung thép hợp kim hàng không có độ bền cao cùng các bộ phận truyền động đồng bộ được gia cố, thiết bị này sở hữu khả năng chịu nén vượt trội, chống biến dạng và chống mỏi. Thiết bị đảm bảo hoạt động ổn định trong điều kiện tải nặng kéo dài của các thiết bị hàng không cỡ lớn cũng như trong các hoạt động phối hợp của nhiều người, với tỷ lệ hỏng hóc thấp và độ ổn định vận hành cao.
Hệ thống điều khiển liên kết đa nền tảng thông minh
Được trang bị hệ thống PLC thông minh công nghiệp, thiết bị này hỗ trợ hoạt động liên kết đồng bộ của nhiều bệ nâng. Thiết bị này cho phép điều chỉnh độ cao tổng thể và hiệu chuẩn thống nhất các trạm lắp ráp đa điểm của máy bay, từ đó nâng cao mức độ phối hợp tổng thể và mức độ tự động hóa của các dây chuyền lắp ráp hoàn thiện trong ngành hàng không.
Hệ thống bảo vệ an toàn thông minh toàn diện
Được trang bị tính năng giám sát tải trọng theo thời gian thực, hệ thống điều chỉnh độ lệch chống nghiêng, khóa chống rơi khẩn cấp và hệ thống cảm biến chống va chạm xung quanh. Thiết bị sẽ tự động phát cảnh báo và dừng hoạt động khi phát hiện độ lệch bất thường, quá tải hoặc nguy cơ va chạm, đảm bảo an toàn tuyệt đối cho các công việc lắp ráp và bảo trì chính xác ở độ cao lớn trong ngành hàng không.

Các tình huống ứng dụng & Video

1. Dây chuyền lắp ráp hoàn thiện máy bay
Được sử dụng rộng rãi trong các công đoạn ghép thân máy bay, lắp ráp cánh, lắp đặt cánh đuôi và lắp đặt thiết bị cabin cho máy bay dân dụng và quân sự. Hệ thống nâng đồng bộ có độ chính xác cao đảm bảo độ chính xác lắp ráp ổn định trong quá trình ghép nhiều trạm, hỗ trợ quy trình sản xuất máy bay tiêu chuẩn hóa và tối ưu hóa.
2. Kiểm tra và khắc phục sự cố các bộ phận chính xác trong ngành hàng không
Phù hợp cho các thao tác phụ trợ có thể điều chỉnh độ cao đối với các bộ phận động cơ hàng không, các thành phần hệ thống bánh đáp, vật liệu composite hàng không vũ trụ và các bộ phận kết cấu chính xác. Môi trường làm việc cực kỳ ổn định và không bụi giúp bảo vệ các bộ phận chính xác khỏi ô nhiễm và hư hỏng do rung động.
3. Bảo trì và sửa chữa nhà chứa máy bay
Dùng để kiểm tra hàng ngày, khắc phục sự cố, thay thế linh kiện và sửa chữa bề mặt máy bay trong nhà chứa máy bay. Khả năng điều chỉnh độ cao linh hoạt và không gian làm việc toàn diện đáp ứng các yêu cầu bảo dưỡng đối với các bộ phận khác nhau như phần đáy, hai bên và phần trên của máy bay.
4. Sản xuất thiết bị hàng không vũ trụ
Phù hợp cho việc lắp ráp và kiểm tra, hiệu chỉnh thiết bị hàng không vũ trụ, các bộ phận kết cấu tên lửa và thiết bị thử nghiệm hàng không cỡ lớn. Khả năng chịu tải siêu nặng và định vị chính xác cao đáp ứng các tiêu chuẩn sản xuất nghiêm ngặt của thiết bị hàng không vũ trụ cao cấp.
5. Hội thảo về Kiểm tra và Thử nghiệm Hàng không
Được sử dụng để hiệu chuẩn độ cao, kiểm tra hiệu suất và kiểm tra an toàn đối với thiết bị hàng không đã hoàn thiện. Bệ ngang ổn định đảm bảo dữ liệu thử nghiệm chính xác, mang lại sự đảm bảo đáng tin cậy cho việc kiểm tra chất lượng sản phẩm và chứng nhận nhà máy.

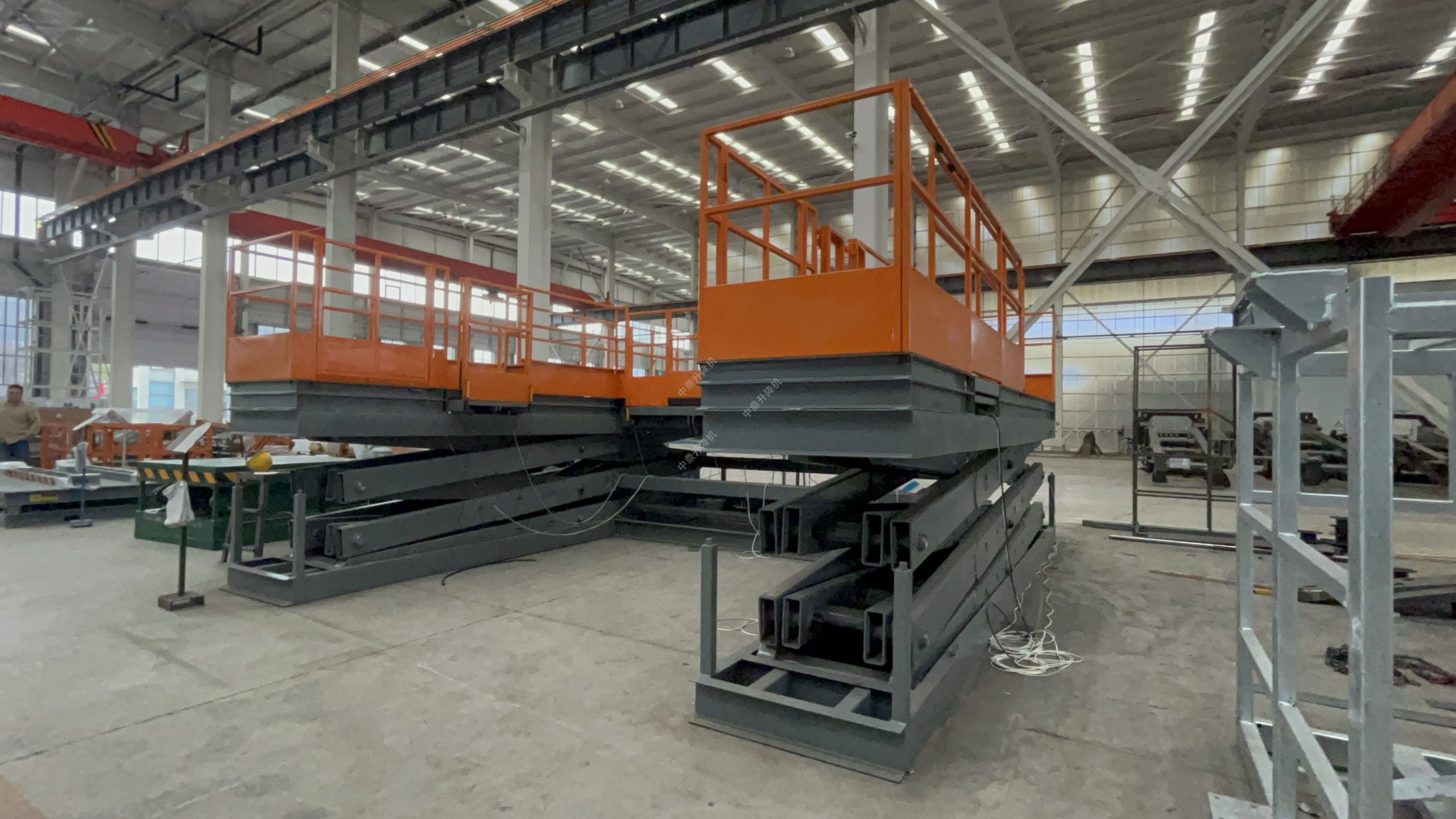

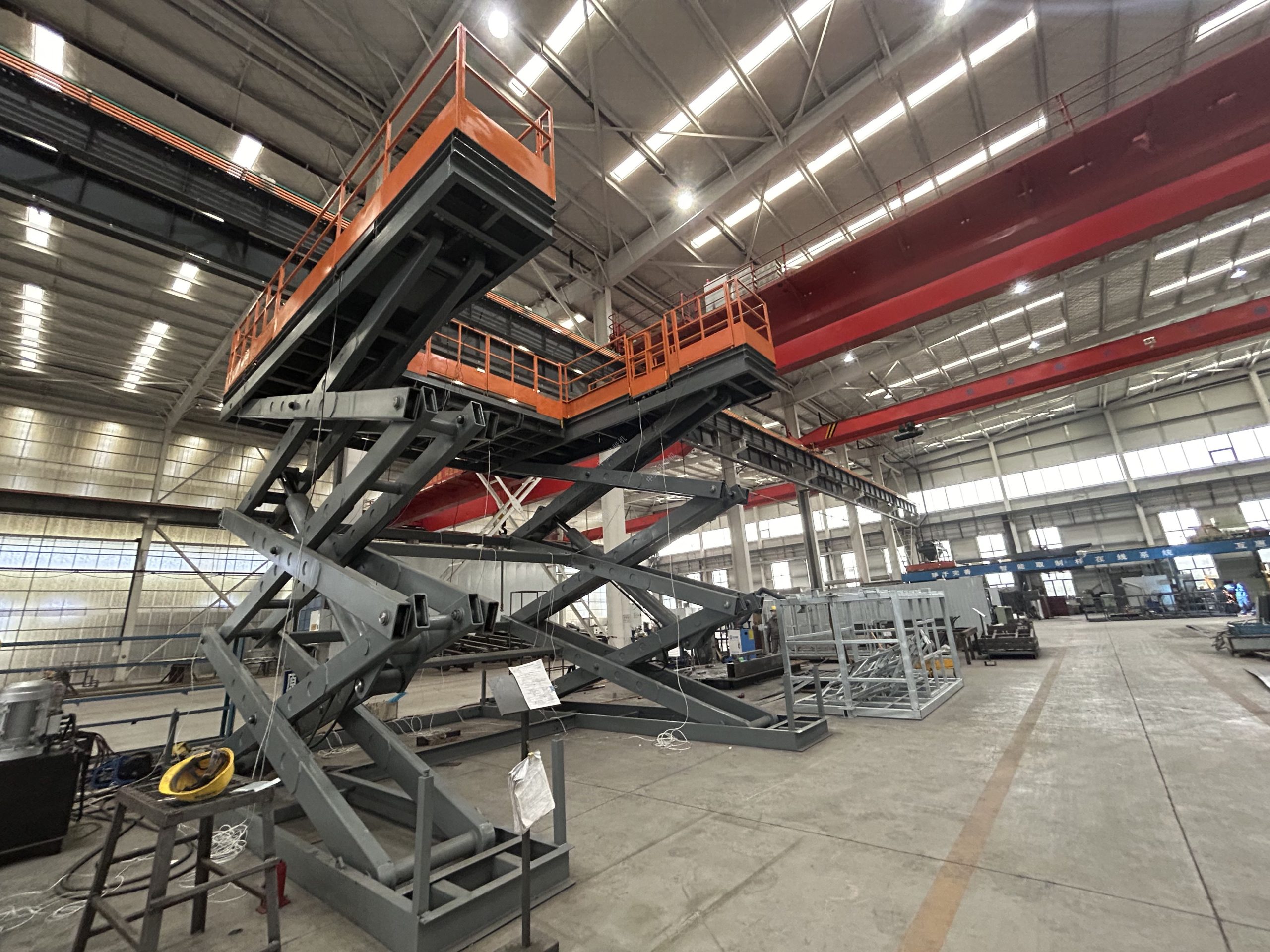

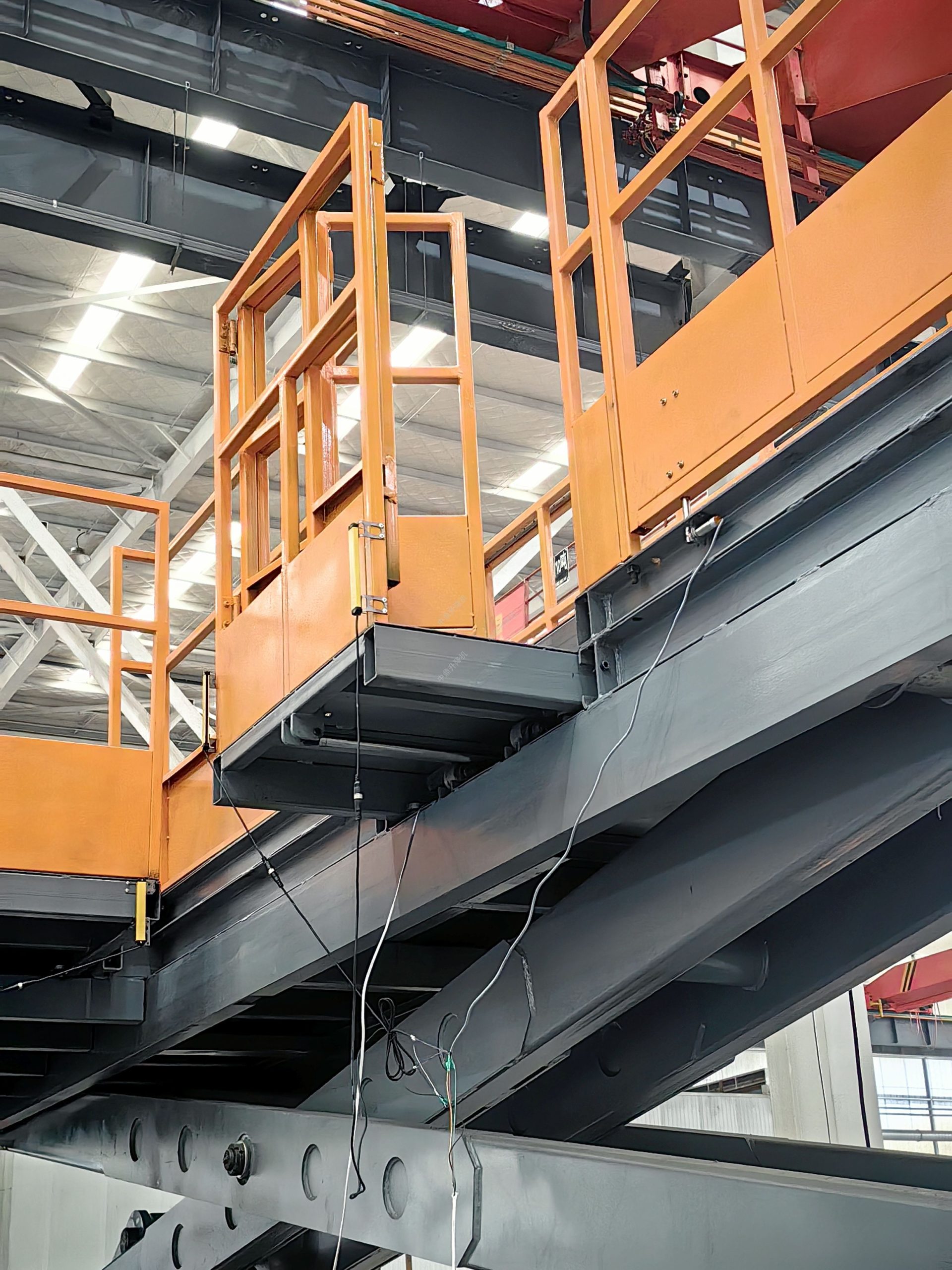

Hình ảnh sản phẩm

Tuân thủ các tiêu chuẩn quốc tế

Giải pháp tùy chỉnh Gradin

Đối với dòng sản phẩm chịu tải nặng này, chúng tôi có thể thiết kế khả năng chịu tải lên đến [300] tấn, với kích thước bệ nâng và chiều cao nâng được tùy chỉnh phù hợp với phạm vi hoạt động của quý khách. Các yêu cầu vượt quá phạm vi thiết kế tiêu chuẩn của chúng tôi sẽ được đội ngũ kỹ sư tiến hành Phân tích phần tử hữu hạn (FEA) để đảm bảo tính khả thi về mặt kết cấu trước khi đề xuất giải pháp.

Để bắt đầu lập đề xuất kỹ thuật, vui lòng cung cấp các dữ liệu cơ sở sau:

  • Tải trọng định mức

  • Chiều cao nâng tối đa & Chiều cao khi đóng

  • Kích thước bệ (Dài x Rộng)

  • Tỷ lệ làm việc (ví dụ: số chu kỳ hoạt động mỗi giờ/ngày)

  • Điều kiện môi trường (ví dụ: trong nhà/ngoài trời, môi trường tiếp xúc với nước, chống cháy nổ)

  • Giới hạn về độ sâu hố hoặc khoảng trống phía trên

Đúng vậy. Các hệ thống điều khiển có thể được trang bị các giao thức truyền thông tiêu chuẩn (ví dụ: Profinet, Modbus, Ethernet/IP) bằng cách sử dụng [Siemens / Allen-Bradley / Omron] Bộ điều khiển logic lập trình (PLC). Điều này đảm bảo sự đồng bộ hóa tín hiệu I/O liền mạch với các băng tải phía trước và phía sau, các đơn vị AGV/AMR, cũng như phòng điều khiển trung tâm của quý vị.

Mỗi thiết bị đặt hàng theo yêu cầu đều phải trải qua Thử nghiệm Chấp nhận tại Nhà máy (FAT) bắt buộc trước khi xuất xưởng. Quy trình này bao gồm thử nghiệm vận hành liên tục ở mức tải định mức 100%, thử nghiệm quá tải tĩnh tại [120% / 125%] công suất, cũng như việc kích hoạt vật lý tất cả các thiết bị chống rơi cơ khí và các thiết bị khóa an toàn thủy lực. Tài liệu kiểm tra chấp nhận tại nhà máy (FAT) và bằng chứng video được bao gồm trong gói tài liệu kỹ thuật của quý khách.

Sau khi bản vẽ Sơ đồ tổng thể (GA) được phê duyệt chính thức, thời gian sản xuất thường là 4 đến 8 tuần. Các bộ phận kết cấu cỡ lớn được thiết kế theo mô-đun để vừa vặn với các container vận chuyển tiêu chuẩn (20FT/40HQ). Quá trình lắp ráp tại công trường sử dụng các kết nối mặt bích bắt vít được thiết kế sẵn và các chốt nối hàng không chịu lực cao, nhờ đó hoàn toàn loại bỏ nhu cầu hàn tại công trường.

Chúng tôi cung cấp một tiêu chuẩn [12/24]Bảo hành [số tháng] áp dụng cho khung kết cấu và các bộ phận thủy lực/điện chính. Để giảm thiểu thời gian ngừng hoạt động, một bộ phụ tùng tiêu hao tiêu chuẩn đầy đủ (ví dụ: bộ gioăng xi lanh, công tắc hành trình, rơle) sẽ được giao kèm cùng thiết bị của quý khách. Trong thời gian bảo hành, các linh kiện thay thế cho các sự cố không do con người gây ra sẽ được gửi đi bằng đường hàng không ưu tiên (DHL/FedEx) trong vòng 48 giờ.

Ngoài thời hạn bảo hành, chúng tôi cam kết hỗ trợ kỹ thuật trọn đời. Các bản vẽ CAD, sơ đồ điện và danh mục vật tư (BOM) của thiết bị đặt hàng riêng của quý khách sẽ được lưu trữ vĩnh viễn trong hệ thống của chúng tôi. Điều này đảm bảo quý khách sẽ nhận được dịch vụ khắc phục sự cố từ xa liên tục, hướng dẫn bảo trì và cung cấp chính xác các linh kiện thay thế phù hợp trong suốt vòng đời của thiết bị.
